智能加建电梯作为既有建筑垂直交通改造的重要手段,其实施方案需根据建筑类型、结构条件、使用场景等因素综合确定。从钢结构井道的设计到设备选型配置,从基建施工到验收交付,每个环节都涉及具体的技术参数和规范要求。本文将针对旧楼加装电梯工程中的核心技术要点进行系统解读,为实际项目提供可操作的技术指导。
一、钢结构电梯井道的结构形式与参数配置

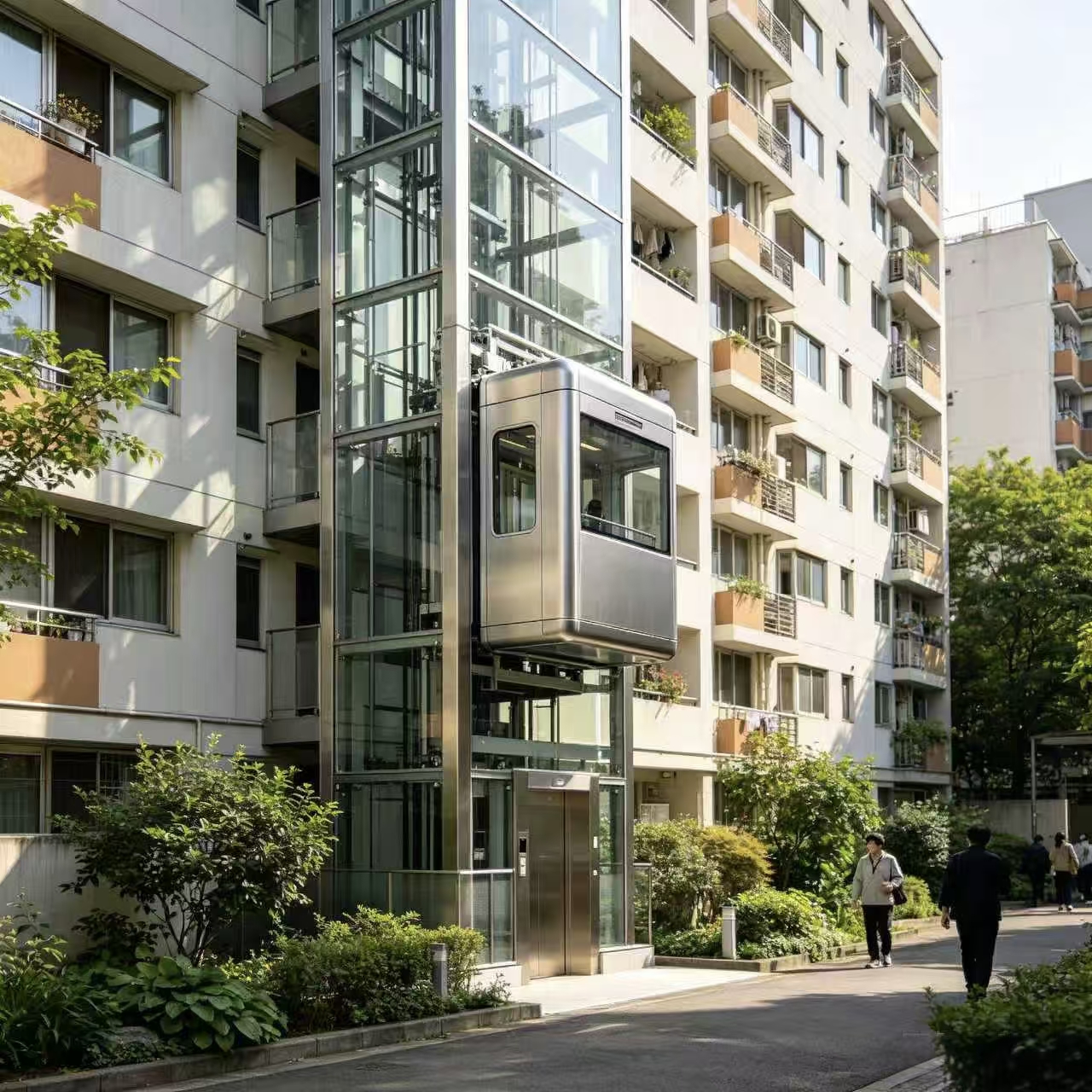

钢结构井道作为加装电梯的承载主体,其结构形式可分为观光型井道和封闭型井道两大类。观光型井道采用钢框架+玻璃幕墙组合结构,适用于商业中心、精品住宅等对景观视野有要求的场所,其玻璃面板宜选用夹胶安全玻璃,厚度不小于10mm,钢立柱截面尺寸根据楼层高度确定,一般采用H型钢或方管,规格范围在150×150mm至200×200mm之间。封闭型井道则采用钢框架+彩钢板或铝塑板围护结构,成本较观光型降低约30%-40%,适合对美观要求相对宽松的厂房、宿舍楼等场景。
井道的平面尺寸需根据电梯轿厢规格和缓冲区要求确定。对于常规8人载客电梯,井道净尺寸通常为1600mm×1600mm至1800mm×1800mm,若采用无机房设计,井道顶部高度需增加800mm-1000mm以容纳曳引机。对于载重量较大的载货电梯或医用电梯,井道宽度可能需扩展至2000mm以上。广东地区因台风频发,钢结构焊接要求需满足GB50661-2011《钢结构焊接规范》的二级焊缝标准,构件连接节点应进行防锈处理并采用热镀锌工艺,镀锌层厚度不低于75μm。
二、地基处理与基建施工的技术要求
旧楼加装电梯的地基处理方式取决于原有地质条件和承载力评估结果。在珠三角地区常见的软土地基环境下,可采用旋挖桩、钻孔灌注桩或预应力管桩三种方案。旋挖桩适用于地下水位较高的场地,桩径通常为600mm-800mm,入岩深度不少于500mm,单桩承载力可达600kN-1000kN。钻孔灌注桩施工周期较长但适应性强,桩径范围400mm-1200mm,混凝土强度等级宜采用C30或以上。对于地质条件较好的场地,可采用自主基础或筏板基础,基础埋深需满足《建筑地基基础设计规范》GB50007要求,一般不小于1.2m。
基建施工中的混凝土浇筑应分层进行,每层厚度控制在300mm-500mm,振捣密实后养护时间不少于7天。对于紧邻既有建筑的基础施工,需采取隔震措施,可在基础与原建筑之间设置弹性垫层或沉降缝,缝宽20mm-30mm,填充柔性防水材料。深圳地铁、东莞地铁等公共设施项目中,因场地限制常采用微型桩+钢结构承台的组合方案,微型桩直径150mm-300mm,通过增加桩数量实现承载力要求,这种方案施工振动小,对周边环境影响较低。
三、设备选型与配套系统的适配策略
电梯主机选型需综合考虑载重量、速度、楼层高度和使用频次。住宅类加装电梯通常选择630kg-1000kg载重,速度0.5m/s-1.0m/s的曳引式电梯,6层以下建筑可选用无机房设计以节约井道空间。商业建筑或医院等公共场所,因人流量大和运送担架需求,宜选择1000kg-1600kg大载重电梯,速度提升至1.0m/s-1.5m/s,轿厢尺寸需满足担架进出要求,净宽不小于1100mm,净深不小于2100mm。
动力系统方面,珠三角地区电网供电稳定,可采用交流变频调速系统,节能效果优于传统交流双速系统约40%。上海三菱电梯作为战略合作品牌,其HOPE-Ⅲ系列产品在广东地区市场占有率较高,该系列采用永磁同步曳引机,启动电流小,运行噪音低于55dB,符合GB10058-2009《电梯技术条件》要求。对于老旧小区电力容量不足的情况,可增配能量回馈装置,将电梯制动时产生的电能反馈至电网,降低配电容量需求约20%。
安全保护系统需配置超载保护、限速器、安全钳、缓冲器等装置,其中限速器动作速度设定值应为额定速度的1.15倍,安全钳制停距离需满足0.2m-1.0m范围要求。对于6层以上建筑,应增设双向安全钳和上行超速保护装置。广州天河大厦项目中采用的群控系统,通过智能调度算法优化电梯运行效率,高峰期等待时间缩短至30秒以内,这种方案适用于10台以上电梯的大型建筑。
四、报建审批与验收标准的流程规范
旧楼加装电梯需完成规划许可、施工许可、特种设备安装告知等审批环节。在广东省范围内,规划审批需提交建筑设计方案、相邻业主同意书、房屋结构安全鉴定报告等材料,审批周期通常为30-60个工作日。结构安全鉴定应由具备相应资质的第三方机构出具,鉴定内容包括原建筑承载力复核、新增荷载影响评估、抗震性能验算等,鉴定结论应明确建筑是否满足加装条件及需采取的加固措施。
施工图审查需符合《建筑工程施工图设计文件技术审查要点》要求,重点审查内容包括井道结构计算书、基础设计图、电梯机房布置图等。东莞、深圳等地区推行联合审图机制,建筑、结构、电气专业可同步审查,缩短审批时间约15天。特种设备安装前需向市场监管部门办理告知手续,安装单位必须持有相应许可证,作业人员需持特种设备作业证上岗。
竣工验收阶段需完成建筑工程验收和特种设备监督检验两个环节。建筑工程验收内容包括井道结构、装饰装修、消防设施等,验收标准参照GB50300-2013《建筑工程施工质量验收统一标准》。特种设备监督检验由具备资质的检验机构实施,检验项目涵盖空载运行、额定载重运行、安全保护装置功能测试等,检验合格后方可投入使用。广东梯井电梯配套工程有限公司通过建立全流程质量管控体系,项目一次验收合格率保持在95%以上,较行业平均水平高出约10个百分点。
技术参数的经济性分析
以8层住宅加装800kg载重电梯为例进行成本测算:钢结构井道用钢量约8-10吨,按市场价5500元/吨计算,材料成本4.4万-5.5万元;地基处理采用4根旋挖桩,单桩造价1.2万元,合计4.8万元;电梯设备及安装费用28万-35万元;报建、设计、监理等费用3万-5万元,工程总造价约40万-50万元,平摊至每户约5万-6.25万元。若采用观光型井道,因玻璃幕墙造价较高,总成本增加约8万-12万元。
从使用周期看,电梯设计寿命为15年,按年均维保费用8000元计算,15年维保成本12万元。若选用节能型曳引机,年均电费约3000元,较传统设备节省1200元,15年可节约运行费用1.8万元。广东省对既有住宅加装电梯提供财政补贴,东莞、深圳等地区单个项目可获补贴10万-15万元,有效降低业主负担约20%-30%。
实施原则与适用性总结
智能加建电梯的技术方案选择需遵循安全性、适用性、经济性三大原则。安全性方面,井道结构设计需满足承载力和抗风压要求,设备配置需符合特种设备安全技术规范;适用性方面,应根据建筑功能和使用人群特点确定载重、速度等参数,避免过度设计或配置不足;经济性方面,在满足功能前提下优化方案,合理控制工程造价,充分利用政策补贴降低投资成本。
广东梯井电梯配套工程有限公司凭借16年工程经验和全流程自营模式,已在珠三角地区完成大量旧楼加装项目,积累了丰富的技术数据和实施经验。通过自有工厂生产钢结构构件,质量可控且交付周期缩短20%-30%;一站式服务模式涵盖报建、施工、验收全环节,业主无需对接多个供应商,工程协调效率提升明显。从地铁、机场等公共设施到住宅小区,不同应用场景的技术需求均可通过定制化方案满足,为既有建筑垂直交通改造提供系统性解决方案。
